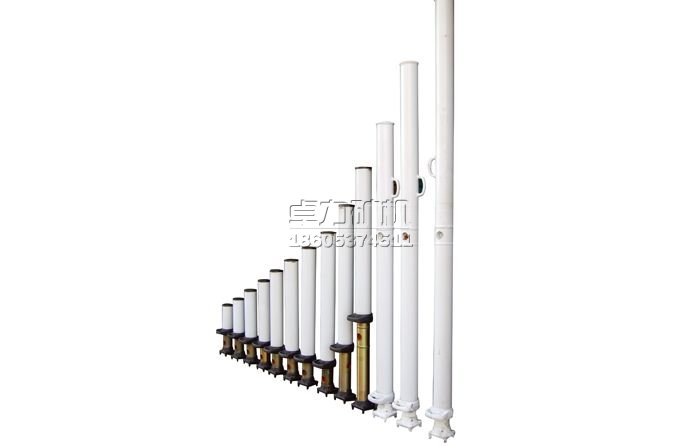

DW型外注式單體液壓支柱_單體液壓支柱
DW型外注式單體液壓支柱是一種外供液恒阻式支柱，與HDJA或HDJC金屬頂梁配合，用于煤礦井下回采工作面頂板支護，亦可用于綜采綜放工作面端頭支護或臨時支護。
DW型外注式單體液壓支柱是一種外供液恒阻式支柱，與HDJA或HDJC金屬頂梁配合，用于煤礦井下回采工作面頂板支護，亦可用于綜采綜放工作面端頭支護或臨時支護。
外注式單體液壓支柱是往工作面乳化液泵站提供的壓力液體作用下達到支撐頂板目的的，包括升柱與初撐、承載、卸載回柱三個過程。
規格：DW型外注式單體液壓支柱已形成φ100和φ110mm兩大系列。
結構：外注式單體液壓支柱結構主要由頂蓋、加長段、圓弧焊縫、三用閥、柱頭、圓弧焊縫、手把體、活柱、油缸、復位彈簧、活塞、底座等組成。
原理：單體液壓支柱是由缸體、活柱、閥等零件組成的。其中三用閥是外注式單體液壓支柱的心臟，它由單向閥、卸載閥和安全閥王部分組成。單向閥供單體液壓支柱供液用，卸載閥供單體液壓支柱卸載回柱用，安全閥保證單體液壓支柱具有恒阻特性。現以外注式單體液壓為例介紹其結構和工作原理。

內、外注式單體液壓支柱區別
(1)外注式單體液壓支柱的工作液為乳化液，回柱時乳化液排至采空區。內注式單體液壓支柱的工作液為液壓油，回柱時油缸中的液壓油流回活柱內腔形成閉式循環。
(2)外注式單體液壓支柱用的乳化液由設在巷道中的泵站經高壓膠管、注液槍供給，并給予支柱的一定初撐力，初撐力由泵站壓力保證。內注式單體液壓支柱是靠支柱本身手搖泵來獲得初撐力，所以初撐力是根據操作力的大小來確定的。
(3)外注式單體液壓支柱是靠活柱體自重和復位彈簧降柱。內注式單體液壓支柱僅靠自重降柱。
(4)內注式單體液壓支柱在升降柱時，需要進氣、排氣，要求設有通氣裝置。外注式則不需要。
(5)外注式單體液壓支柱的活柱升到最大高度時依靠限位裝置限位。內注式單體液壓支柱的活柱升到最大高度時則依靠活柱體內裝油量的多少來限位。
(6)外注式單體液壓支柱上的所有閥都裝在一起，便于井下更換和井上維修。內注式單體液壓支柱的安全閥、單向閥和卸載閥分別裝在不同的位置上，在井下無法更換。

外注式單體液壓支柱的優缺點
外注式單體液壓支柱的優點
(1)結構簡單。除三用閥外，支柱內腔零件少（不像內注式單體液壓支柱裝有一個手搖泵以及通風裝置等），因此加工容易、成本低。
(2)維護方便。支柱一般故障大多發生在三用閥上，在井下更換一個好的三用閥后，支柱即可投入使用，無需整體升井，因此零件發生故障的可能性少（而內注式單體液壓支柱的任何內部零件的損壞都需支柱升井解體，維修工作量大）。
(3)升柱速度快。一般外注式單體液壓支柱的升柱速度為70~ 80mm/s。泵站壓力越高，升柱速度也就越高（內注式單體液壓支柱靠人工來完成，每搖一次手把，升柱行程一般只有20~30mm）。在升柱行程相同的情況下，外注式比內注式支柱的升柱速度快4~5倍。
(4)工作行程大，適應煤層變化范圍大。外注式單柱行程不受升柱限制，可設計得大些，因而適應煤層變化的范圍大（內注式單柱因手工操作升柱，每次行程又小，所以支柱行程不可能設計得太大，否則將影響工人操作）。
(5)質量較輕。外注式單柱零件少，所以質量輕。同一高度的內、外注式單柱的質量相差3—5kg。
外注式單體液壓支柱的缺點
(1)增加一套泵站和管路系統，系統多、環節多、管理較復雜（內注式單柱就不需要這些設備，在沒有電源和泵站的地方也可應用，靈活性強，管理較簡單，對工作面生產的影響也小）。
(2)消耗乳化液，噸煤成本略有提高。外注式單柱在回柱時，將單柱內腔乳化液排至采空區，不能回收復用（內注式單柱回柱時，其液壓油流回活柱內腔，實現支柱本身液壓油閉路循環，所以液壓油的消耗量少）。
(3)外注式單柱是開式系統，單向閥、卸載閥暴露在外表，容易受污染而失效（內注式單柱的閥全部裝在支柱內腔，受外界污染的可能性小，所以可靠性較高）。
(4)勞動條件較差。外注式單柱在注液前要沖洗注液嘴，操作不當就容易弄濕工作服（內注式單柱的液壓系統為閉式系統，油液不易外漏，所以勞動條件好些）。
因外注式單體支柱有很多優點，大多數煤礦都用外注式單體支柱。
